水压试验堵阀的实际结构是什么样的?

2020/11/19 9:33:46

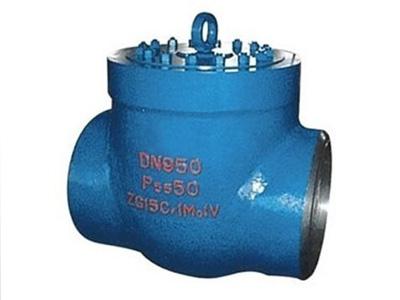

水压试验堵阀主要装配在锅炉过热仪器出口和再加热仪器进出口的蒸汽管子上面,是一款静止水压试验隔绝部件,工作人员进行水压试验之后,把内部挡板和支撑板子等内部部件拆掉,并且装配导流套当成管道接入正常应用的状态,下一次再进行水压试验的时候把导流套取出来,重新装配挡板和支板等内部部件。

堵阀主要结构

水压试验堵阀通过对焊连通,直通管道里面没有收缩直径,单独平面封闭,阀体密闭面使用不锈钢材料,挡板上面装配着O形状的橡胶材料密封圈子,堵阀中腔构造是压力自紧封闭,当进行水压试验的时候,都可以利用介质紧压封闭圈子,从而达到严密封闭的效果,并且随着压力变大,密闭性也会变得越好。

封闭特性良好

水压试验堵阀​主体使用高品质的铸钢原料,两边直接加工成U形状的坡口和匹配管直接对着焊接在一起,两种原料的化学构成和特性是很相似的,焊接特性较好,不需要中间焊接过渡,四开环子主要使用抗腐蚀氮化,确保其较大的强热特性,而且上锅阀门生产的耐磨性较好,耐腐蚀和划伤。

这款堵阀拆卸安装都是很便利的,中腔里面的自封闭垫圈,主要使用高温度汽化波纹石棉材质垫圈,内部使用编织丝强化,确保了较高的密闭特性,可以延长产品的使用时间,密闭面采用堆焊技术,可以预防锈蚀和冲蚀。

水压试验堵阀简介>>

水压试验堵阀技术参数

公称通径DN175—DN1000、NPS 7—NPS 40

压力等级PN25—P54200V(I)、Class 600—Class 4500 spl

执行标准NB/T 47044、ASME B 16.34

水压试验堵阀用途:

水压试验堵阀安装在机组过热器出口、再热器出入口管道上,作为系统整体水压试验时的隔离装置,水压试验后取出堵板,装入导流装置可作为管道使用。

安装在300MW、600MW锅炉过热器出口、再热器入口、出口蒸汽管道上,作为进行水压试验进的隔离装置。采用无传动装置方式,水压后拆除内部堵板,装入导流套,作为管道使用,下次水压时可再装入堵板。

水压试验堵阀结构特点

1、水压试验堵阀压力等级按等于或高于设计压力和设计温度选取。

2、水压试验堵阀按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相关标准设计、选材、制造、检验及验收。

3、可采用无传动装置方式和蜗轮传动方式两种(见图示)。

4、采用压力自紧式密封结构和螺栓连接阀盖结构两种形式,两端支管为焊接连接。

5、采用平面O型圈密封,阀座采用不锈钢堆焊而成。

6、对采用无传动装置方式,水压试验时装入堵板,水压试验后取出堵板可以进行多次水压试验。

7、堵板密封可通过调节支撑板上端的调节螺钉进行调节,以达到密封目的。
